高圧高温反応器

高圧高温反応器高圧と高温化学反応用に設計されたデバイスです。通常、圧力耐性鋼層、ヒーター、クーラー、アジテーター、センサー、安全装置などで構成されています。化学分野では、石油化学物質、食物と医学、環境保護、微細な化学物質などの幅広い分野をカバーしています。その高効率、信頼性、安全性は、これらの分野での化学反応に重要なサポートを提供します。

私たちは提供します高圧高温反応器詳細な仕様と製品情報については、次のWebサイトを参照してください。

製品：https:\/\/www.achievechem.com\/chemical-equipment\/high-pressure-high-temperature-rector.html

高圧高温反応器が高圧および高温条件に耐えることができるかどうかを判断するには、通常、次の考慮事項と検証が必要です。

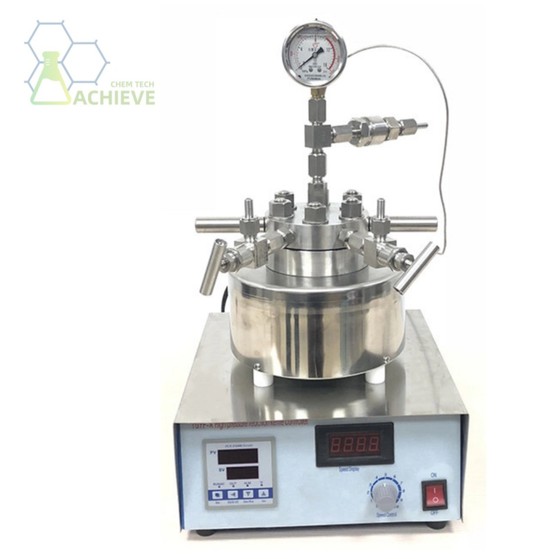

TGYFデスクトップ高圧反応器

機械的攪拌と磁気攪拌は2つの一般的な攪拌方法であり、攪拌効果と応用シナリオを実現する際にそれらの間にいくつかの違いがあります。

◆ASMEボイラーと圧力容器コード：このコードには多くの部品が含まれており、その中には、セクションVIII-Division 1とDivision 2が通常、高圧および高温反応器の設計に使用されます。これらの仕様は、コンテナの設計、材料の選択、製造、検査、およびテストをカバーしています。

◆ASME B31.3プロセス配管（ASME B31.3プロセス配管仕様）：この仕様は、高圧および高温反応器の入口および出口配管システムの設計と構造に適用できます。これには、圧力、温度、およびパイプラインシステムのその他のパラメーターの計算、材料の選択、溶接、サポート、テストが含まれます。

◆ASME PCC -1ボルトでフランジジョイントアセンブリ：この仕様は、高圧および高温反応器でのボルトフランジジョイントの設計、設置、固定、および検査のガイダンスを提供します。

さらに、ASME B16.5（スチールフランジおよびフランジ接続標準）、ASME B16.34（バルブ仕様）、ASME PTC 19.3 TW（温度測定ガイド）など、高圧および高温反応器に関連する他のASMEコードと標準があります。

►ケーススタディ1：HPHTリアクターを介した合成ダイヤモンド生産

産業：材料科学
会社：要素6（de Beers Group）
目的：切削工具、電子機器、光学系の工業用グレードのダイヤモンドを生産します。

●背景

合成ダイヤモンドは、天然ダイヤモンドが形成される地質条件を模倣するHPHT反応器を使用して製造されています。スーパーハード材料のリーダーである要素6は、ベルトプレスリアクターの設計を採用し、最大6 GPAの圧力と1,400〜1,600度の温度を適用してグラファイトをダイヤモンドに変換します。

●詳細を処理します

原料の調製：高純度のグラファイトは、金属触媒（ニッケル、コバルトなど）と混合して、ダイヤモンドの形成温度を下げます。

反応器のセットアップ：グラファイト触媒混合物は、金属カプセルに配置され、油圧プレスの2つのアンビルの間に圧縮されます。電気加熱要素は温度を上げます。

成長段階：ダイヤモンド結晶は核形成し、24〜72時間にわたって成長します。成長後、材料は酸処理を受けて金属触媒を除去します。

●結果

品質管理：HPHTリアクターは、ドリルビットや半導体基板などの用途に重要な、制御されたサイズ、純度、方向のあるダイヤモンドを生成します。

経済学：エネルギー集約型ですが、HPHTダイヤモンド合成は、スケーラビリティと一貫した品質のために、産業用途にとって費用対効果が高くなります。

イノベーション：Element SixのQuantum Computing Firmsとのパートナーシップは、量子センサー用のHPHT成長ダイヤモンド欠陥センターを開発しており、産業間の適用性を示しています。

●課題

機器コスト：ベルトプレスリアクターには、数百万ドルの投資と専門的なメンテナンスが必要です。

エネルギー消費：高温では、かなりの電力を必要とし、運用コストが増加します。

►ケーススタディ2：合成燃料用のフィッシャートロプシュ合成

業界：エネルギー
会社：サソール（南アフリカ）
目的：石炭と天然ガスを液体炭化水素（合成燃料）に変換します。

●背景

世界最大の石炭から液体の施設であるSasolのSecunda工場は、Fischer-Tropsch（FT）合成のHPHT反応器に依存しています。 20〜30 MPaおよび200〜350度で動作するプロセスは、合成ガス（CO +H₂）をディーゼル、ガソリン、ワックスに変換します。

●詳細を処理します

ガス化：石炭または天然ガスは、部分酸化または蒸気の改質により合成ガスに変換されます。

FT反応：ガス混合物は、鉄またはコバルト触媒を含む固定床またはスラリー段階のHPHT反応器に供給されます。

製品の分離：炭化水素は燃料に分割され、ワックス副産物はハイドロクラッキングを介してアップグレードされます。

●結果

エネルギーセキュリティ：SASOLの植物は、南アフリカの輸入石油への依存を減らし、国の燃料の30％を供給しています。

効率：最新の原子炉は60〜70％の炭素効率を達成し、初期の設計よりも大幅に改善されています。

スケーラビリティ：Secundaプラントは年間4,500万トンの石炭を処理し、産業規模の生存率を示しています。

●課題

炭素排出量：このプロセスは、燃料1バレルあたり14〜18 kgのCOを放出し、炭素捕獲と貯蔵（CCS）統合を必要とします。

触媒の非活性化：原料の硫黄やその他の不純物は、触媒を毒するものであり、費用のかかる浄化ステップが必要です。

►ケーススタディ3：バイオ燃料用のバイオマスの水熱液化

産業：再生可能エネルギー
会社：Steeper Energy（デンマーク）
目的：HPHT熱水液化（HTL）を介して、木質バイオマスをバイオクルードオイルに変換します。

●背景

HTLは、バイオマスを20〜30 MPaおよび300〜370度の水に服従させ、リグノセルロース構造を事前乾燥せずに液相に分解することにより、自然油形成を模倣します。 Steeper EnergyのHydrofaction™プロセスは、従来の熱分解法が非効率的なウェットバイオマス処理の課題に対処します。

●詳細を処理します

原料の調製：木質バイオマス（たとえば、おがくず、農業残基）を水と混合し、HPHT反応器に積み込みます。

反応：300度および20 MPaで、水は溶媒、触媒、および反応物として作用し、バイオマスをバイオクルーデに除去します。

製品のアップグレード：バイオクルードは、ハイドロトリートを介してドロップイン燃料に洗練されています。

●結果

持続可能性：このプロセスは、CCSとペアになった場合、純陰性排出の可能性を伴う、バイオクルードで70〜80％の炭素貯留を達成します。

経済的実行可能性：デンマークのSteeper Energyの2023年のパイロット工場は、従来の方法と比較してバイオ燃料生産コストの30％の削減を示しました。

●課題

原料の変動性：バイオマス組成はプロセス効率に影響を及ぼし、柔軟な反応器の設計が必要です。

水の使用量：HTLはかなりの水を消費し、水彫刻地域で課題をもたらします。

►ケーススタディ4：HPHTリアクターにおけるリグニンの水素化

業界：化学処理
研究機関：Fraunhofer化学技術研究所（ドイツ）
目的：リグニン（バイオリファイネリの副産物）を付加価値化学物質に変換するプロセスを開発します。

●詳細を処理します

原子炉セットアップ：パラジウムオンカーボン触媒を備えた500 mLバッチHPHTリアクター（20 MPa、250度）。

反応：リグニンは水素ガスの存在下で水素化され、芳香環をシクロアルカンとアルカンに砕きます。

製品分析：GC-MSは、シクロヘキサン、メチルシクロヘキサン、およびデカンを一次製品として特定しました。

●結果

変換効率：シクロアルカンに対する70％の選択性で85％のリグニン変換を達成しました。

スケールアップの可能性：この研究では、HPHT条件が反応速度を加速し、処理時間が数日から数時間を短縮することが実証されました。

●課題

触媒非活性化：PD\/C触媒は、コークスの堆積により5サイクル後に非アクティブ化され、再生プロトコルが必要です。

経済的実現可能性：水素と触媒の再生のコストが高いため、大規模な採用が制限されます。
